Model A&Af Engine Room Inclined Ladder

  • Deyuan Marine

Product Description

Model A&Af Engine Room Inclined Ladder

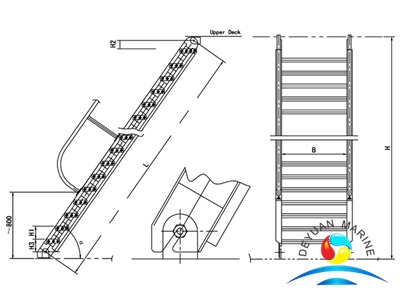

Model  Ladder Frame Type Step Type Deck Height H  Gradient ɑ(°) Width B
A


Af
2XL50X50X4
(For Inland Vessel)
2XL50X50X6
(For Ocean Vessel)
Square Steel 500~2800 55
60
65
450
600
750
Remarks: The Model With f means inclined ladder which with dust guard plate.

Main Size And Weight of Model A 、Model Af Engine Room Inclined Ladder
Step
QTY
Main Dimensions Weight(kg)
ɑ=55°
Weight(kg)
ɑ=60°
Weight(kg)
ɑ=65°
H H1 H2 H3 t1 t2 Length(mm) B=450 B=600 B=750 Length(mm) B=450 B=600 B=750 Length(mm) B=450 B=600 B=750
L A Af A Af A Af L A Af A Af A Af L A Af A Af A Af
1 500 0 200 170 6 6 452 19 20 21 23 23 26 427 18 19 20 22 22 25 408 17 18 19 21 21 24
2 600 210 160 100 6 6 574 23 25 26 29 29 33 543 22 24 25 28 28 31 519 21 23 24 26 26 30
2 700 230 180 160 6 6 696 28 31 31 35 35 40 658 27 29 30 33 33 38 629 26 28 28 32 32 36
2 800 270 220 180 6 6 818 33 36 37 41 41 47 774 31 34 35 39 39 44 740 30 33 33 38 38 42
3 900 230 170 140 6 6 940 38 41 42 48 48 54 889 36 39 40 45 45 51 850 35 37 38 43 43 49
3 1000 250 200 170 6 8 1062 50 54 55 61 61 68 1005 48 51 52 58 58 64 960 46 49 50 55 55 62
4 1100 230 180 100 6 8 1184 56 60 61 68 68 75 1120 53 57 58 64 64 72 1071 51 55 56 62 62 69
4 1200 250 200 120 6 8 1306 61 66 67 74 74 83 1236 58 63 64 71 71 79 1181 56 60 61 68 68 75
5 1300 220 170 120 6 8 1429 67 72 73 81 81 91 1351 63 68 70 77 77 86 1291 61 65 67 74 74 82
5 1400 240 190 120 6 8 1551 72 78 79 88 88 98 1467 69 74 75 83 83 93 1402 66 71 72 80 80 89
5 1500 250 200 170 8 10 1673 78 84 85 95 95 106 1582 74 79 81 90 90 100 1512 71 76 73 86 86 96
6 1600 230 180 140 8 10 1795 83 90 92 101 101 113 1697 79 85 87 96 96 107 1623 76 81 83 92 92 102
6 1700 240 200 170 8 10 1917 89 96 98 108 108 121 1813 84 91 92 102 102 114 1733 81 87 88 98 98 109
7 1800 225 175 145 8 10 2039 94 102 104 115 115 128 1928 89 96 98 109 109 121 1843 86 92 95 104 104 116
7 1900 240 190 140 8 10 2161 100 107 110 122 122 136 2044 95 102 104 115 115 128 1954 91 97 99 110 110 123
7 2000 250 200 170 8 10 2283 105 113 116 128 128 143 2159 100 107 110 121 121 135 2064 96 103 105 116 116 130
8 2100 235 175 140 8 10 2405 113 122 124 137 137 153 2275 107 115 118 130 130 145 2174 103 110 113 125 125 139
8 2200 245 195 160 8 10 2527 119 127 130 144 144 160 2390 112 121 123 136 136 152 2285 108 116 118 131 131 145
9 2300 235 180 150 8 12 2650 124 133 136 151 151 168 2506 118 126 129 143 143 159 2396 113 121 124 137 137 152
9 2400 250 190 160 8 12 2772 130 139 142 157 157 175 2621 123 132 135 149 149 166 2506 118 126 129 143 143 159
9 2500 240 200 170 8 12 2894 135 145 148 164 164 183 2737 128 138 140 155 155 173 2616 123 133 134 149 149 166
10 2600 230 190 165 8 12 3016 141 151 154 171 171 190 2852 133 143 146 162 162 180 2727 128 137 140 155 155 173
10 2700 245 195 170 8 12 3138 146 157 160 178 178 198 2968 138 149 152 168 168 187 2837 133 143 145 161 161 179
11 2800 235 185 135 8 12 3260 152 163 166 184 184 205 3083 144 154 158 175 175 135 2947 138 148 151 167 167 186
